서보 기계에서의 위치 피드백과 정확도

산업 자동화의 세계에서 정밀도 추구는 끊임없이 계속됩니다. 고성능 모션 제어 시스템의 핵심에는 서보 드라이브와 그 위치 피드백 장치 간의 중요한 협력 관계가 있습니다. 이 관계는 현대적인 제조 및 로봇 공학에서 요구되는 탁월한 수준의 정확도, 반복성 및 동적 응답을 달성하는 데 기본적입니다. 이러한 구성 요소들이 어떻게 함께 작동하는지 이해하는 것은 자동화 기계의 전체 잠재력을 발휘하는 데 핵심입니다.

피드백 장치의 역할

서보 모터에 특정 각도로 회전하도록 지시한다고 상상해 보십시오. 시스템은 어떻게 올바른 위치에 도달했는지, 또는 움직였는지조차 알 수 있을까요? 이것이 위치 피드백 장치의 기본적인 역할입니다. 이는 서보 시스템의 "눈" 역할을 하여 모터의 실제 위치, 속도 및 때로는 토크까지 지속적으로 모니터링합니다. 이 실시간 데이터는 서보 드라이브로 다시 전송되며, 드라이브는 실제 위치(피드백)를 원하는 위치(명령)와 비교합니다.

그런 다음 드라이브는 이 두 값 사이의 오차를 계산하고 모터에 공급되는 전력을 조정하여 모든 불일치를 수정합니다. 이 명령, 피드백, 비교 및 수정의 연속적인 루프는 폐루프 제어 시스템으로 알려져 있습니다. 이 루프 덕분에 서보 기계는 변하는 부하, 마찰 및 관성과 같은 변수들을 보상하여, 그렇지 않으면 중대한 오류로 이어질 수 있는 요소들을 극복하고 정밀한 제어를 유지할 수 있습니다.

피드백 시스템의 유형

위치 피드백에는 여러 기술이 사용되며, 각각 특정 응용 분야에 대한 장점을 가지고 있습니다. 가장 일반적인 유형은 다음과 같습니다:

• 엔코더: 가장 일반적인 피드백 장치입니다. 회전 또는 선형 운동을 디지털 신호로 변환합니다. 두 가지 주요 하위 유형이 있습니다:
  • 증분형 엔코더: 상대적인 위치 변화에 대한 정보를 제공합니다. 샤프트가 회전함에 따라 일련의 펄스를 출력하여, 드라이브가 알려진 시작점부터 이동과 방향을 추적할 수 있게 합니다. 시작 시 참조 위치를 설정하기 위해 홈 시퀀스가 필요합니다.
  • 절대형 엔코더: 각 샤프트 위치에 대해 고유한 디지털 코드를 제공합니다. 즉, 전원이 켜진 직후 홈 루틴 없이도 정확한 위치를 즉시 알 수 있습니다. 이는 정전 후 위치를 아는 것이 안전 또는 공정 무결성에 중요한 응용 분야에 매우 중요합니다.
• 리졸버: 매우 견고하고 신뢰할 수 있는 아날로그 장치입니다. 광학 엔코더가 실패할 수 있는 극한의 온도, 진동 및 오염 물질이 있는 가혹한 환경에서도 잘 작동합니다. 절대 위치 정보를 제공하며 전기적 노이즈에 매우 강합니다.

정확도와 분해능 정의

피드백에 대해 논할 때 두 가지 주요 용어인 분해능과 정확도가 자주 사용됩니다. 관련이 있지만 별개의 개념입니다.

분해능은 피드백 장치가 감지하고 보고할 수 있는 가장 작은 위치 변화를 의미합니다. 종종 비트 또는 회전당 펄스(PPR)로 표현됩니다. 더 높은 분해능은 시스템이 더 미세한 이동 증분을 볼 수 있음을 의미하며, 이는 더 부드러운 운동과 위치를 안정적으로 유지하는 더 나은 능력으로 이어집니다.

정확도는 반대로, 보고된 위치가 모터 샤프트의 실제 물리적 위치에 얼마나 가까운지를 측정한 것입니다. 시스템은 매우 높은 분해능(아주 작은 변화를 볼 수 있음)을 가질 수 있지만 낮은 정확도(측정 가능한 양만큼 일관되게 벗어남)를 가질 수 있습니다. 정확도는 피드백 장치 자체 내의 고유한 전기적 및 기계적 오류의 영향을 받습니다. 마운팅 공차, 온도 드리프트 및 전기 신호 무결성과 같은 요소들이 모두 역할을 합니다.

궁극적인 시스템 성능을 위해서는 높은 분해능과 높은 정확도가 모두 필요합니다. 높은 분해능과 낮은 정확도의 시스템은 모터를 잘못된 위치로 정밀하게 제어할 것입니다. 높은 정확도와 낮은 분해능의 시스템은 미세 조정 능력이 제한될 것입니다.

시스템 성능에 미치는 영향

위치 피드백의 품질은 전체 서보 시스템의 성능 한계를 직접적으로 결정합니다. 우수한 피드백은 다음과 같은 것을 가능하게 합니다:

• 더 높은 위치 정확도: 정밀 가공, 조립 및 픽 앤 플레이스 작업과 같은 작업에 필수적입니다.
• 개선된 반복성: 시간이 지나도 consistently 동일한 위치로 돌아갈 수 있는 능력입니다.
• 더 부드러운 속도 제어: 컨베이어 트래킹 또는 스핀들 제어와 같은 연속 운동을 포함하는 응용 분야에 중요합니다.
• 향상된 안정성: 더 나은 피드백은 드라이브가 진동하거나 불안정해지지 않으면서 더 높은 응답성을 위해 시스템을 조정할 수 있게 합니다.

결론적으로, 위치 피드백 장치는 단순한 액세서리가 아니라 서보 시스템의 능력을 정의하는 핵심 구성 요소입니다. 분해능, 정확도 및 견고성의 적절한 균형을 가진 올바른 피드백 기술을 선택하는 것은 산업 자동화에서 새로운 수준의 속도, 정밀도 및 신뢰성을 달성하려는 모든 기계 설계자에게 중요한 결정입니다.

제품 이름	적용 산업

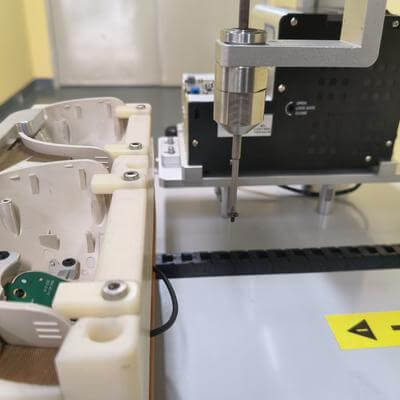

데스크탑 스크루드라이버 로봇	의료 기기 제조
